Analisador de Oxigênio de Zircônia In-Situ (comunicação HART) - ZKMA, ZKMB, ZFK8

A análise de oxigênio in situ não requer dispositivo de amostragem de gás Ideal para controle de combustão em caldeiras e fornos industriais

O produto

Recursos

Alto nível de segurança

O conversor corta a fonte de alimentação do detector ao detectar uma queima do termopar.
O conversor também corta o fornecimento de energia em caso de emergência, em resposta a uma entrada de contato externo.
Elemento de zircônia facilmente substituível

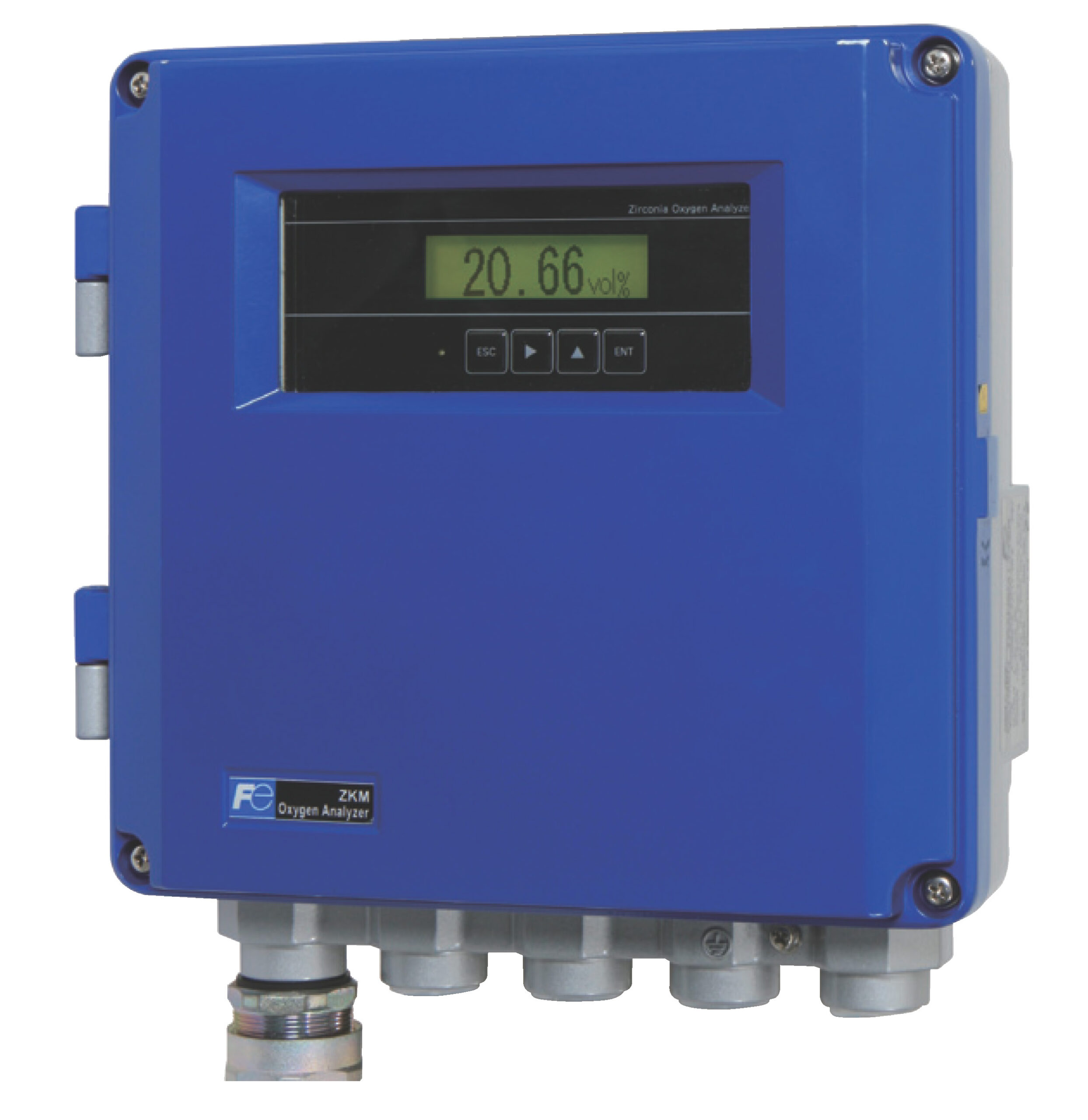

Conversor (ZKMB)

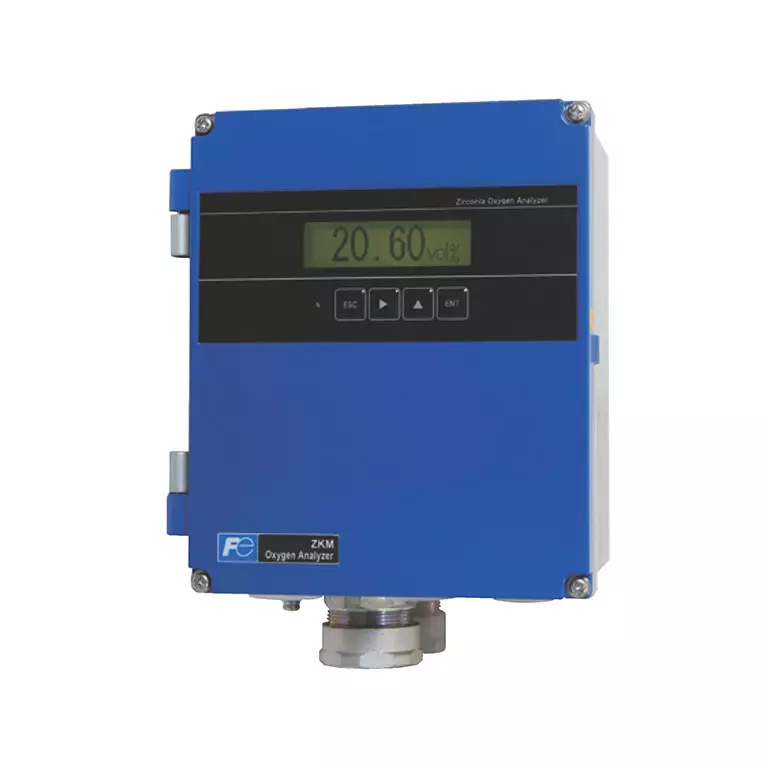

Conversor – IP66 (ZKMA)

Detector (ZFK8)

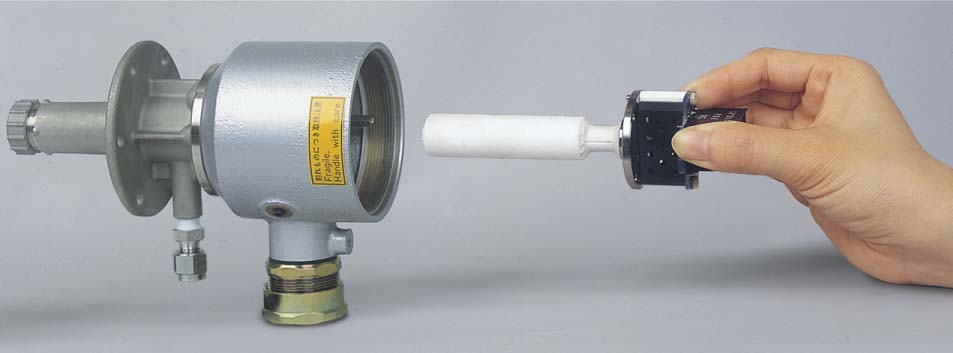

Elemento de zircônia facilmente substituível

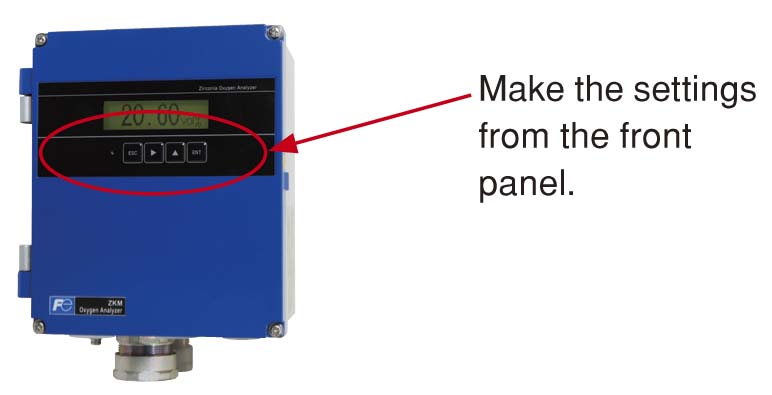

Operação disponível sem abrir a tampa

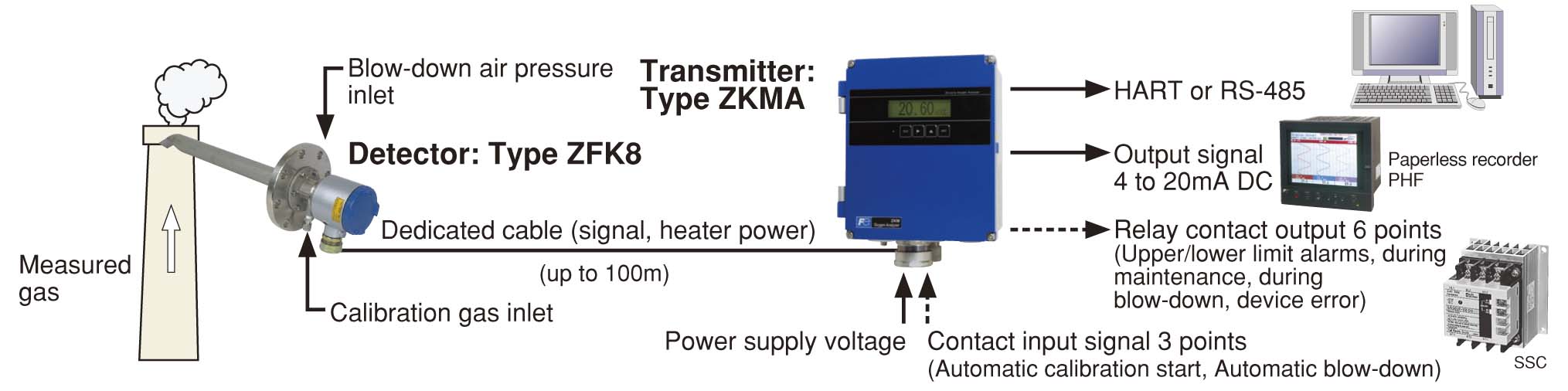

Diagrama do sistema

solicitar orcamento

tabelas

Item	Especificações
Alvo	O₂ em gás combustível
Princípio	Sensor de zircônia tipo inserção direta
Faixa	0 a 2…50 vol% (configurável pelo usuário)
Repetibilidade	≤ 0.5% FS
Linearidade	≤ ±2% FS
Desvio de zero e amplitude	≤ 1% FS por semana
Tempo de resposta	4 s a 7 s (da entrada do gás de calibração)
Saída analógica	4–20 mA DC ou 0–1 V DC, isolado
Tensão de alimentação	100–120 V CA ou 200–240 V CA

Especificações Gerais

Item	Especificações
Temperatura do gás	Tipo de tubo guia de fluxo: -10°C a +600°C Tipo de ejetor: -10°C a +1500°C
Pressão do gás	-3 kPa a +3 kPa
Filtro	Alumina, papel de quartzo
Invólucro	Equivalente a IP66 (excluindo o filtro de ponta)
Peso	Aproximadamente. 1,6 kg (excluindo o tubo guia de fluxo)

Detector

Item	Especificações
Display	Digital de 4 dígitos, com luz de fundo
Saída de contato	Contato de relé, 6 pontos
Entrada de contato	Contato sem tensão, 3 pontos
Comunicação	HART ou RS-485 (MODBUS)
Funcionalidade	Detecção de quebra de termopar, bloqueio de chave
Retenção de saída	Durante a calibração e purga
Opções	Exibição de eficiência de combustão, purga, calibração automática, torneira (válvula seletora), medidor de vazão
Invólucro	IP66 ou IP67 (conforme especificado)

Conversor

Item	Especificações
Tipo	4 tipos: Uso geral, resistente à corrosão, com bocal de purga, para partículas altas
Comprimento	300 mm a 1000 mm (conforme especificado)
Tamanho do flange de montagem	JIS5K 65A (80A para tipo de partículas altas)

Tubo guia de fluxo
