Termopares com proteção metálica séries TMM e TCM

Os termopares desta série (tipo K) podem ser combinados com vários tipos de materiais dos tubos de proteção, que prolongam a vida útil do sensor, facilita a substituição do elemento sem a necessidade de paradas do processo. O termopar pode ser fornecido com tubo liso, reto ou angular, rosca de conexão ou com flange ajustável.

Solicitar Presupuesto
diagramas tecnicos
carpetas
tablas
Array

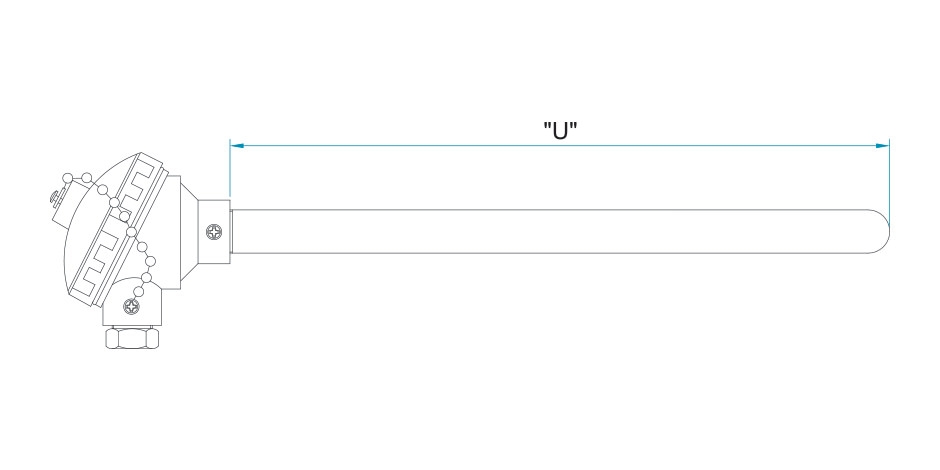

TMM10 - Termopar isolação mineral com proteção metálico reto liso
Array
TMM11 - Termopar isolação mineral com proteção metálica com rosca
Array
TMM12 - Termopar isolação mineral com proteção metálica com flange ajustável
Array
TMM20 - Termopar isolação mineral com proteção metálica angular
Array
TCM10 - Termopar convencional com proteção metálica reto liso
Array
TCM11 - Termopar convencional com proteção metálica com rosca
Array
TCM12 - Termopar convencional com proteção metálica com flange ajustável
Array
TCM20 - Termopar convencional com proteção angular

Tabela Especificação em Português / Specifications Table in English

Prefixo Conexão Diâmetro/

Bitola
Material Haste

(Série TMM)
Material

Proteção
Diâmetro

Proteção
Comprimento

«H» (mm)

(Somente opçãoAngular)
Comprimento

«U» (mm)
Rosca de conexão

(Somente opção rosca)
Opções
TMM

TCM
10 – Sem

conexão

11 – Rosca

12 – Flange

Ajustável

20 – Angular
F14 – 14 AWG

F8 – 8 AWG

30 – 3 mm

45 – 4,5 mm

60 – 6 mm
600 – Inconel 600

310 – Aço Inox 310

304 – Aço Inox 304

316 – Aço Inox 316
446 – AçoCromo 446

600 – Inconel 600

310 – Aço Inox 310

304 – Aço Inox 304

316 – Aço Inox 316

Nod – Ferro

Nodular Perlítico

999 – Outro
15 – 15 mm

21 – 21,3 mm

30 – 30 mm

40 – 40 mm

45 – 45 mm
Especificar Especificar 21B – 1/2” BSP

21N – 1/2” NPT

27B – 3/4” BSP

27N – 3/4” NPT

33B – 1” BSP

33N – 1” NPT

48B – 1.1/2” BSP

48N – 1.1/2” NPT
RBC – Certificado

RBC em 3 pontos

Prefix Connection  Diameter / Gauge Material rod
(TMM Series)
Protection Material Protection Diameter «H» Length (mm)
(Only Angular)
«U» Length (mm) Connection thread
(Only thread option)
Options
TMM
TCM
10 – No
connection

11 – Thread

12 – Flanges
Adjustable

20 – Angle

F14 – 14 AWG
F8 – 8 AWG

30 – 3 mm

45 – 4,5 mm

60 – 6 mm

600 – Inconel 600

310 – Stainless steel 310

304 – 304 Stainless Steel

316 – 316 Stainless Steel

446 – Chrome Steel 446

600 – Inconel 600

310 – Stainless steel 310

304 – 304 Stainless Steel

316 – 316 Stainless Steel

Nod – Iron
nodular Pearlitic

999 – Other

15 – 15 mm21 – 21,3 mm

30 – 30 mm

40 – 40 mm

45 – 45 mm

To specify To specify 21B – 1/2” BSP

21N – 1/2” NPT

27B – 3/4” BSP

27N – 3/4” NPT

33B – 1” BSP

33N – 1” NPT

48B – 1.1/2” BSP

48N – 1.1/2” NPT

RBC – Certificate
RBC 3 points
